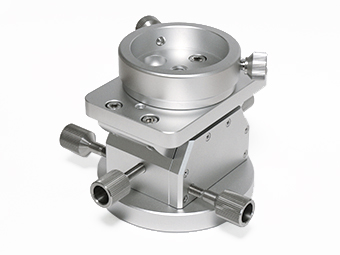

極軸微動ユニット2は赤道儀の極軸を正確に据え付けるための微動ユニットです。 垂直（傾斜）微動は、特徴あるゴニオ式を採用。傾斜の変更にともなう重心の崩れを最小限に抑えることができます。このゴニオ式極軸微動ユニット2はX-Y（垂直＝傾斜と水平）が別々の2軸で、水平は一般的な赤道儀と同じ「押し押しネジ式」です。X-Yの2軸調整は、一般撮影用の傾斜調整装置に見られる3点微動の簡易型より、直感的に操作しやすく人間工学的に優れており、赤道儀の極軸調整装置としては最適な方式です。また、X-Y2軸調節式のため、ドリフト法と呼ばれる精密な極軸修正法にも応用可能です。



ご使用方法は片方のネジを緩め、反対側を締め込むことで微動させ、最後に両方のネジを締め込んでしっかり固定します。慣れると簡単に操作できます。

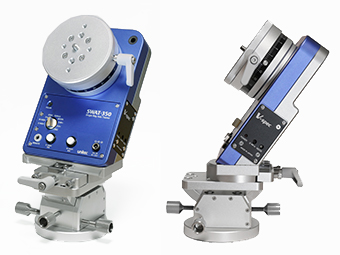

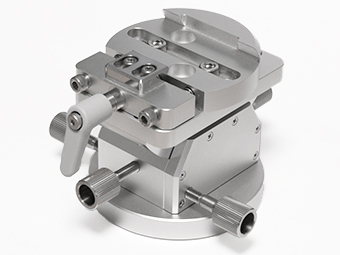

ユニットの底面には3/8インチカメラ太ネジに一般的な三脚の1/4インチカメラネジに変換する太ネジアダプターが装着されていますので、幅広いカメラ三脚に取り付け可能です。また、上部の機器搭載部分はテーパーキャッチャーが採用されています。SWAT本体をワンタッチで取り付け可能なほか、他社製のポータブル赤道儀も別売のテーパーアダプターを併用していただくことでご利用いただけます。上部プレートにはM6ネジ穴を35mm間隔で複数設けていますので、テーパーキャッチャーを取り外して、アリミゾキャッチャー（別売）へ変更したり、適合する他社製パーツもご利用いただけます。さらにテーパーキャッチャーやアリミゾキャッチャーを前後にオフセットして取り付けることも可能です。


※アリミゾキャッチャーはレバータイプがそのままお使いになれます。ローレットビスタイプはビスの根元に1mm厚のワッシャーを追加すればご使用いただけます。

調整幅は方位が約±8度、傾斜が約±12度、質量は約1050gとなります。
