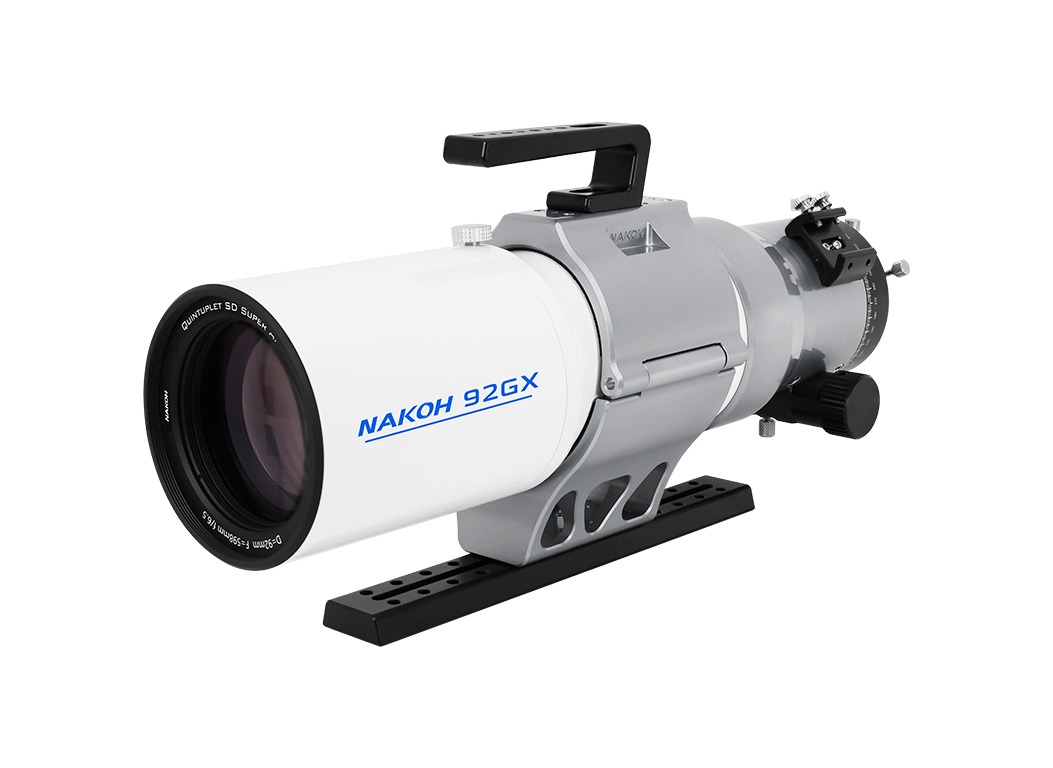

日本製SDガラスとEDガラスを使用した5群5枚ペッツバール式アポクロマート屈折望遠鏡

製品特長

ペッツバール式を天体撮影向けに発展させた5群5枚の光学系
• 口径92mm、焦点距離598mm、F6.5の5群5枚ペッツバール式アポクロマート屈折望遠鏡です。

• 本来のペッツバール式の光学系は、中心像がシャープで、明るいF値を得やすい一方、像面湾曲やコマ収差などが残りやすく、そのままでは画面の周辺まで均一な星像が求められる天体写真には適しません。
92GXはこのペッツバール式の光学設計をもとに、天体撮影に適した独自の設計へと発展させました。前群を分離式の3枚構成、後方のレンズを分離式の2枚構成とし、すべてのレンズをスペーサーで分離した5群5枚構成を採用。前群と後群がそれぞれ異なる収差を個別に補正することで、画面中心からイメージサークルφ55mmの周辺に至るまで極めて平坦な像面と均一でシャープな星像を実現します。

• 5枚のレンズのうち1枚に日本製SDガラス、1枚にEDガラスを使用。波長ごとの屈折率差を大幅に低減し、パープルフリンジやグリーンフリンジなどの色収差を効果的に抑制。シャープでコントラストの高い星像を結びます。
• 各レンズ面には全面多層膜コーティングを施し、反射損失と迷光を抑えて透過率を高め、明るくクリアな像を実現します。
• 周辺光量は像面中心からイメージサークルφ55mmの最周辺までほとんど低下せず、均一で明るい像が得られます。

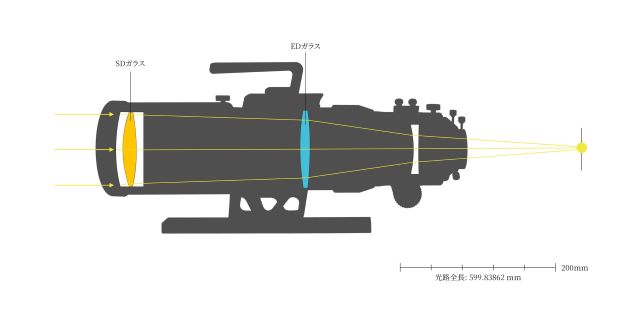

　　　　　　　　　　　　　　　　　　　　　　　　　　　92GX 光路図

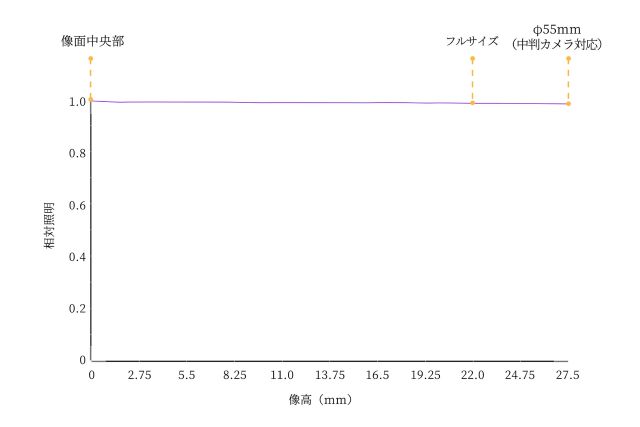

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　周辺光量

画面の隅までシャープな星像

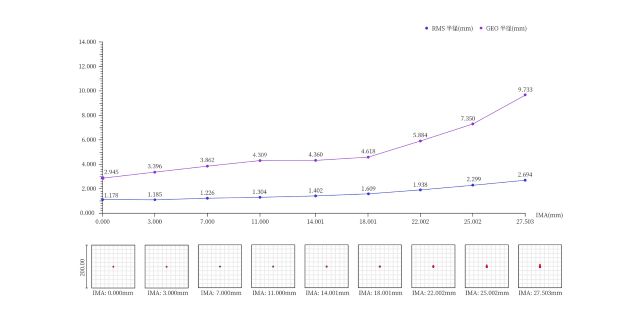

• 中心部のRMSスポット半径は約1.2μm。フルサイズの最周辺となる像高22mmでも約 1.9μm、中判センサーに対応する像高27.5mmでも約2.7μmに収まり、画面の中心から隅 まで円形でシャープな星像を結びます。


中判センサーに対応する広い写野
• イメージサークルはφ55mm。中判カメラに対応し、広い範囲を一度に撮影可能です。大型 の星雲や星野をゆとりのある構図で写野に収めることができます。
• 全長502mm（フード収納時）、鏡筒重量約5.24kg。伸縮式の遮光フードは展開時に迷光を効果的に遮ってコントラストを高め、収納時にはコンパクトに収まり携行性に優れています。

眼視観望にも優れた性能
• 口径92mm の十分な集光力と F6.5 の口径比により、月面のクレーターから自然の風景の細部まで明瞭に描写します。優れた収差補正により高倍率でも色収差の発生を抑え、フラットでシャープな視野を維持します。
• 31.7mmと50.8mmの接眼アダプターが付属し、各種アイピースやアクセサリーの取り付けが可能です。CMOS カメラを装着しての電視観望にも対応します。


デュアルスピードフォーカサーと精密な視野回転装置
• 繰り出し量43mmのラックアンドピニオン式デュアルスピードフォーカサーを搭載。大径ドローチューブに刻印された精密な目盛りにより、ピント位置の把握と再現が容易です。
• ドローチューブには低摩擦の高分子素材を採用し、滑らかな作動感と強力な保持力を両立し ています。

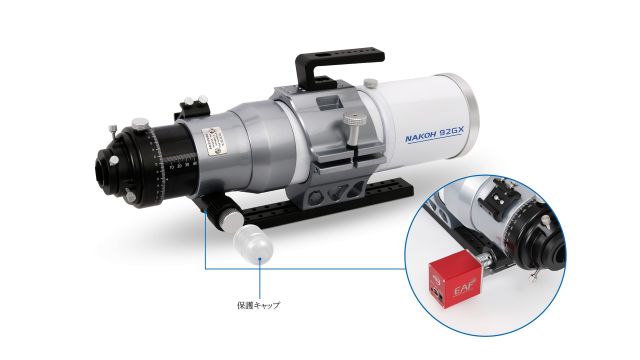

• ZWO社製EAFをはじめとした各種サードパーティ製電動フォーカサーの取り付けに対応。フォーカサー側面にはファインダー台座取り付け用のM4ネジ穴を備え、各種アクセサリーを追加できます。
• フォーカスノブには専用の保護キャップが付属し、輸送時や保管時の不意の接触による破損や誤操作を防ぎます。
• 鏡筒後端には360°の視野回転装置を装備。精密な目盛りにより回転角度の確認と再現が容易で、ローレット加工の固定ネジで設定した角度を確実に保持します。


撮影システムに合わせて選べる付属アダプター

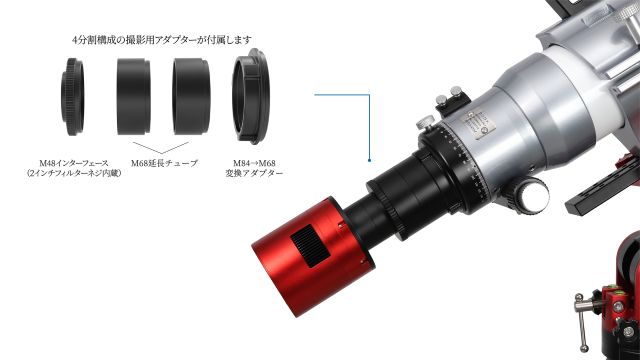

• 4分割構成の撮影用アダプターが標準付属。末端はM48規格で48mmフィルター取り付けネジを内蔵し、フィルターを直接装着できます。M54撮影用アダプターも付属し、アダプターを交換しても合焦位置を変えることなく、カメラに応じて接続方式を選択できます。
• アダプター内面には迷光を抑えるつや消し処理を施し、コントラストを向上させ、ゴーストやフレアの発生を低減します。
• 接続機器の合焦範囲は眼視時73～116mm、撮影時37～80mmに対応します。


一体型鏡筒バンドと多機能ハンドル、2種類のドブテイルバー
• 金属製の一体型鏡筒バンドは底部を肉抜きして軽量化。高さを確保した設計により、赤道 儀・経緯台との十分なクリアランスを保って干渉を防ぎます。大型の固定ノブにより、工具 を使わずに素早く開閉できます。
• 金属製ハンドルは着脱式で、複数のM4／M6ネジ穴を備え、各種アクセサリーの取り付けに 対応します。
• 長さ300mmの幅狭ドブテイルバーを標準装備。さらに長さ300mmの幅広ドブテイルバーも 付属し、マウントに応じて使い分けられます。


鏡筒をそのまま収納できる専用ケースが付属
• 92GXには専用の収納ケースが付属します。鏡筒バンドやハンドルを取り付けたまま鏡筒を収納でき、幅広ドブテイルバーや接眼アダプターなどの付属品もまとめて一つのケースで持ち運び可能です。

作例

©Dan Conover Leo Triplet（Arp 317）| NAKOH 92GX + Player One Poseidon-C Pro


©Dan Conover NGC 4565 | NAKOH 92GX + Player One Poseidon-C Pro

主な仕様　92GX鏡筒

口径	92mm
焦点距離	598mm
口径比	F6.5
光学系	5群5枚ペッツバール式アポクロマート （日本製SDガラス1枚、EDガラス1枚使用）
イメージサークル	φ55mm（中判カメラ対応）
全長	502mm（フード収納時）/ 588mm（フード展開時）
鏡筒重量	約5.24kg
総重量	約6.88kg（鏡筒バンド・ドブテイルバー込み）
接眼部	31.7mm／50.8mm差し込み
カメラ取付けアダプター	M48アダプター／M54アダプター
合焦範囲	眼視時：73～116mm / 撮影時：37～80mm
フォーカサー	ラックアンドピニオン式デュアルスピードフォーカサー　繰り出し量43mm
フィルター	撮影用アダプター内に48mmフィルター取り付けネジ内蔵
視野回転装置	360°目盛り付き
ドブテイルバー	幅狭タイプ・幅広タイプ 各長さ300mm
付属品	鏡筒本体、キャリングハンドル、鏡筒バンド、ドブテイルバー ×2、31.7mm／50.8mm接眼アダプター、撮影用アダプター （M48／M54）、収納ケース、取扱説明書、保証書
