ECH-630の特長

天体撮影ができる赤道儀機能と、タイムラプス撮影を行う際に便利な回転モードを搭載した電動雲台です。
小型、軽量で出っ張りの少ないスクエアデザイン。

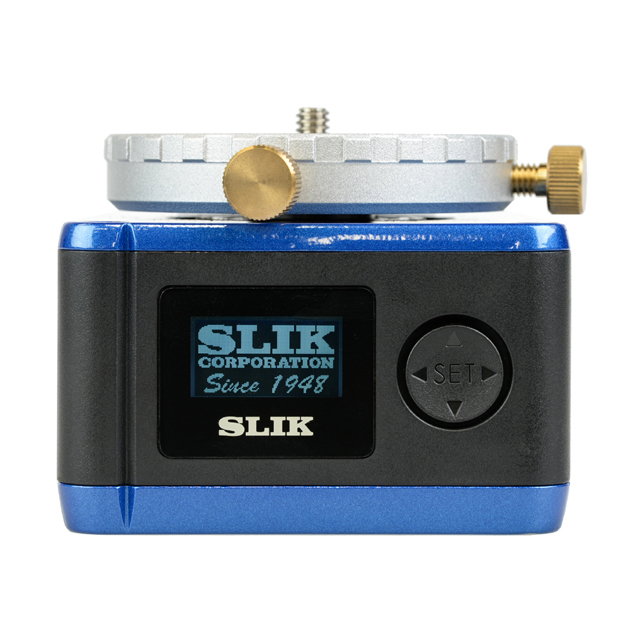

液晶ディスプレイ付きで多彩なモード変更が可能。
大小2つの北極星のぞき穴と、Vカット溝で極軸あわせが簡単。
さらに別売の微動雲台「SMH-250」を使用すれば、より簡単に行えます。


単３形電池４本で駆動（電池は別売）

ECH-630は単3形電池4本で駆動。写真には2本しか写っていませんが、残り2本は反対側の電池ボックスにセットする構造になっています。

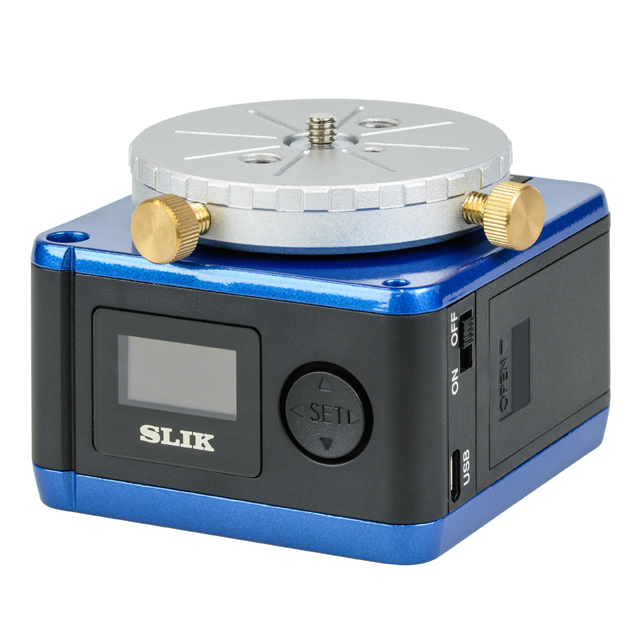

また、マイクロUSBポートを備え、モバイルUSBチャージャーからの給電に対応します。（USB給電による駆動時にも単3電池4本は必要）


大小2つの北極星のぞき穴

底面に大小2つの北極星のぞき穴を装備しており、極軸合わせが簡単。大きなのぞき穴（Φ7mm）でおおまかに合わせてから、小さなのぞき穴（Φ4mm）で微調整します。
また、ダブルネジアダプターが付属し、U1/4ネジ（小ネジ）とU3/8ネジ（大ネジ）の両方に対応。


赤道儀として使用時のイメージ（一例）

三脚上にSMH-250微動雲台を高度調整ウェッジを取り付けた状態で載せ、その上にECH-630を取り付けます。SMH-250を使って北極星を導入します。ECH-630には自由雲台（写真ではSBH-330）を取り付け、その上にカメラを搭載します。


上下方向タイムラプス機能使用時のイメージ（一例）

雲台をつけた状態の三脚上にECH-630を取り付けます。上下タイムラプスの場合、カメラを横位置にセットする必要があるため、ECH-630上にさらに雲台を取り付けて、その上にカメラをセットします。

＜主な仕様＞
寸法：縦84×横86×高さ65mm（突起部含まず）
重量：630g
雲台取付ネジ：U1/4
三脚取付ネジ：U1/4・U3/8（アダプターを外した場合）

赤道儀モード使用時の最大搭載重量：5kg（モーメント荷重20kg・cm以下、回転中心より10cmで約2kg）
タイムラプスモード使用時の最大搭載重量：本体テーブル面と地面が水平に近い状態：5kg ／本体テーブル面と地面が垂直に近い状態：2kg （モーメント荷重20kg・cm以下、回転中心より10cmで約2kg）

電源：単3電池4本（ニッケル水素電池も使用可能）／ DC5V（マイクロUSB、使用時には乾電池も必要）
動作時間：約20時間（アルカリ電池、20℃）
動作温度：-10℃~40℃
駆動方式：ウォームホイル（ステッピングモーター駆動）
ウォームホイル：外径Φ51mm、歯数100枚、ジュラルミン
ウォームギヤ：外径Φ10mm、真鍮
極軸：Φ17mm
ベアリング数：2個

赤道儀モード：恒星、月、太陽時、星景（0.5倍速）、南天・北天

タイムラプス：右回転、左回転、往復
タイムラプス回転角度：5度-360度（5度単位）、エンドレス
タイムラプス回転速度：1回転あたり48時間、24時間、12時間、6時間、3時間、1.5時間、1時間、30分、15分
